RS485'iniz iletişim kuramıyorsa, aşağıdaki hususlardan sorun giderme yapabilirsiniz:
1. Kablolama ve bağlantıları kontrol edin:
Tüm bağlantıların güvenli olduğundan ve doğru pinlerin kullanıldığından emin olun. RS485 için bu genellikle A (Data+), B (Data-) ve topraklamayı içerir.
Diferansiyel sinyalin polaritesini kontrol edin. A ve B hatlarının ters bağlanması iletişimin olmamasına neden olur.
2. Terminal dirençleri:
Terminal dirençleri (genellikle 120 ohm) sinyal yansımasını önlemek için RS485 veri yolunun her iki ucuna takılmalıdır. Eksik veya yanlış takılmışsa iletişim sorunlarına neden olabilir.
3. Otobüs önyargısı:
RS485 veri yolu, kullanılmadığında veri yolunu bilinen bir durumda tutmak için boşta olduğunda önyargı dirençlerine ihtiyaç duyabilir. Önyargı dirençleri olmadan, veri yolu belirsiz bir durumda olabilir ve bu da iletişimi etkileyebilir.
4. Aygıt adresi çakışması:
Veriyolundaki cihazın adresinin benzersiz olduğunu doğrulayın. Adres çakışmaları cihazın normal şekilde yanıt vermemesine neden olabilir.
5. Baud hızı eşleştirmesi:
Tüm aygıtların baud hızının, veri bitlerinin, durdurma bitlerinin ve eşlik bitlerinin tutarlı bir şekilde ayarlandığını doğrulayın. Bu parametreler eşleşmezse, iletişim mümkün olmayacaktır.
6. Cihazın güç kaynağı:
Tüm cihazların güç kaynağının düzgün çalıştığından ve voltajın sabit olduğundan emin olun. Voltaj çok düşükse veya dalgalanırsa, iletişim kesintisine neden olabilir.
7. Sinyal parazitini kontrol edin:
RS485 iletişimi güçlü elektromanyetik girişimin olduğu bir ortamda kolayca etkilenir. Ekranlı kablolar kullanmayı deneyebilir veya girişimin olabileceği alanları kontrol edebilirsiniz.
8. Cihaz RS485'i destekliyor mu?
Kullanılan cihazın ve arayüzün RS485 haberleşme protokolünü desteklediğini teyit edin.
Her bir maddeyi tek tek kontrol ederek genellikle RS485 haberleşme sorununun nedenini bulabilirsiniz.
Premier Cable Hakkında
Premier Cable, müşterilerine yüksek kaliteli, istikrarlı ve güvenilir iletişim çözümleri sunmaya kendini adamış, USB seri kablolar, seri dönüştürücüler ve kablo tertibatı ve kablo demetleri üreten profesyonel bir üreticidir. Ürün yelpazemiz, USB'den RS232, RS485, RS422, TTL, UART ve diğer arayüz dönüştürme kablolarının yanı sıra RS232'den RS485, RS422, TTL dönüştürücüler de dahil olmak üzere eksiksizdir. Farklı uygulama senaryoları için, kullanıcılara daha verimli bir bağlantı deneyimi sunmak üzere yenilikçi 2-in-1 ve 4-in-1 işlevsel tasarım ürünleri piyasaya sürdük. İster endüstriyel otomasyon, ister iletişim ekipmanı veya test ve ölçüm olsun, Premier Cable size özelleştirilmiş çözümler sunabilir.
Ayrıca Şunları da Beğenebilirsiniz

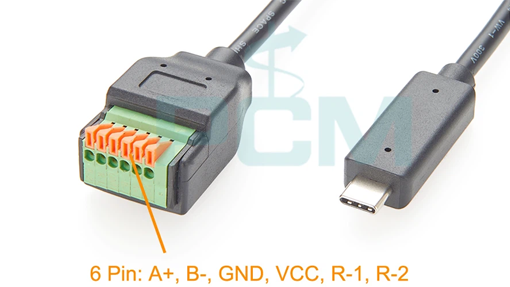

6Pin Terminalli USB'den RS485 Dönüştürücü
