50kW'lık bir motor için gereken kablo boyutu, voltaj seviyesi, çizgi uzunluğu, yük tipi ve kablonun izin verilen akımı dahil olmak üzere çeşitli faktörlere bağlıdır. Genel olarak, kabloların seçimi aşağıdaki adımları izler:
1. Akımı hesaplayın: İlk olarak, akımı motorun gücüne ve voltajına göre hesaplayın. Örnek olarak 380V üç fazlı bir motor alarak, mevcut hesaplama formülü aşağıdaki gibidir:
Nerede:
- P güçtür (50kW),
- U voltaj (380V),
- Cosφ güç faktörüdür (0. 8 olduğu varsayılır).
Hesaplama sonucu yaklaşık olarak:
Bu nedenle, motorun çalışma akımı yaklaşık 95.5A'dır.
2. Kablo boyutunu seçin: Akıma göre uygun kabloyu seçin. Genel olarak konuşursak, 95.5A akımına karşılık gelen kablo spesifikasyonu genellikle 70mm² veya 95mm² bakır iletken kablosudur (spesifik seçim çizgi uzunluğu, sıcaklık, kurulum yöntemi, vb. Gibi faktörlere bağlıdır). Alüminyum iletken kabloları için 120mm² veya 150mm² gibi daha büyük özellikler genellikle seçilir.
3. Hat kaybını ve voltaj düşüşünü göz önünde bulundurun: Uzun mesafeler durumunda, kablonun voltaj düşüşü ekipmanın çalışmasını etkileyebilir ve voltaj düşüşünün genellikle%3'ten fazla olması gerekir. Bu nedenle, uzun mesafelerden geçerken, daha büyük bir kablo seçmek gerekebilir.
Kısacası, 50kW'lık bir motor için, ortak kablo boyutu 70mm² ila 95mm² bakır kablodur ve belirli özellikler kullanım koşullarına ve gereksinimlerine göre ayarlanır. Kablo seçimini daha da onaylamanız gerekiyorsa, kablo tedarikçisinin spesifikasyon tablosuna başvurmanız veya profesyonel elektrik tasarım hesaplamaları yapmanız önerilir.
Ayrıca sevebilirsiniz
M23 yuvası, flanş montajı

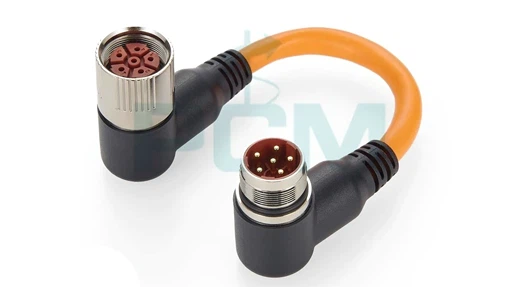

M23 İplik Güç Kaynağı Uzatma Kablosu

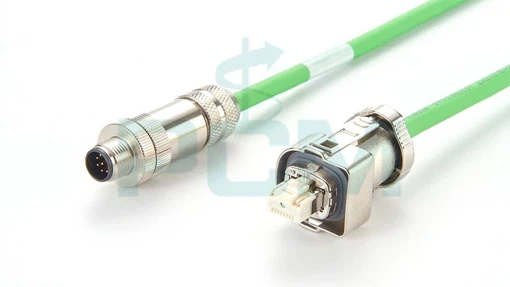

Servo motorları için RJ45 ila M12 kabloları
M4 0 güç kablosu 6sl 3162-2 mA 00-0 AC0

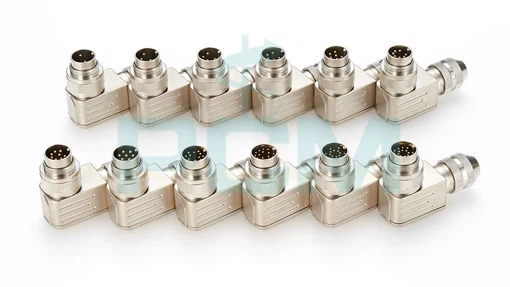

M16 sensör konnektörü
