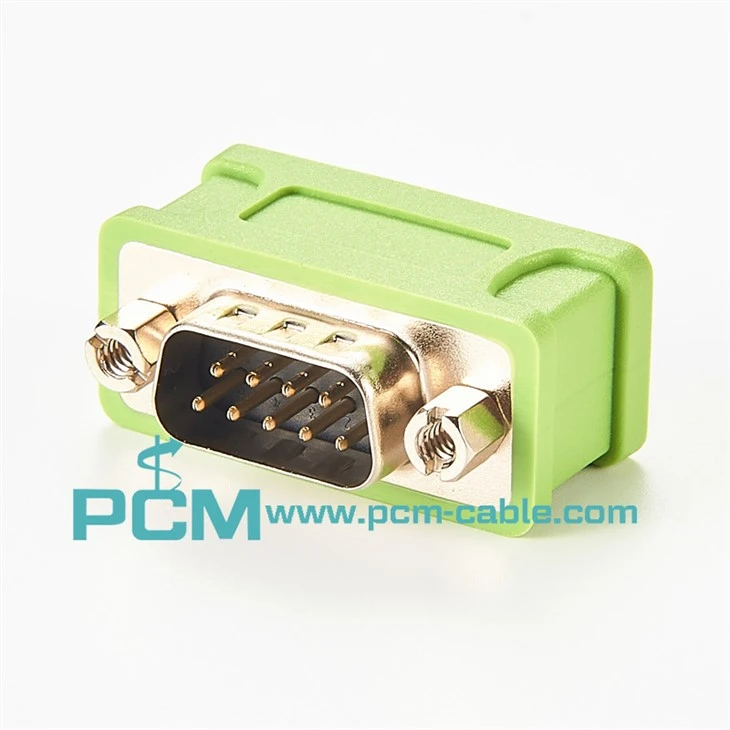

CAN Sonlandırma, 120 Ohm, DB9

Otomobil CAN bus iletişimi için tasarlanmıştır. Doğrudan ZLG-USBCAN, VECTOR-CAN kasa, Vechle SPY vb. cihazlar için kullanılabilir.

CAN High (pin 7) ve CAN Low (pin 2) arasında yerleşik bir 120 Ohm CAN sonlandırma direnci vardır.

Sonlandırma ve Önyargı Dirençleri

Normal bir RS-485 ağı (örn. MPI, DP) sonlandırma dirençleri ve öngerilim dirençleri kullanmalıdır. Sonlandırma ve öngerilim dirençleri, çok kısa ağ kabloları, geçici veya laboratuvar testleri için de ihmal edilebilir.

Önyargı direnci: Önyargı direnci, elektriksel durum karmaşık olduğunda A ve B sinyalleri arasındaki bağıl ilişkiyi sağlamak ve "0" ve "1" sinyallerinin güvenilirliğini sağlamak için kullanılır.

Siemens'in PROFIBUS ağ konektörlerinde, bir anahtarla kolayca açılıp kapatılabilen yerleşik sonlandırma ve öngerilim dirençleri zaten vardır. Ağ terminalinin fişinin terminal direnci anahtarı "AÇIK" konumuna getirilmelidir; ara sitenin fişinin terminal direnç anahtarı "KAPALI" konuma getirilmelidir.

Sonlandırma ve öngerilim dirençlerinin değerleri, Siemens haberleşme portları ve PROFIBUS kabloları ile tamamen uyumludur.

Ağdaki ağ fişinin terminal direnç anahtarını kapatarak, fişin arkasındaki ağın bir kısmının sinyal iletimini kesmek çok uygundur.

Diğer cihazlarla iletişim kurarken (PROFİBUS kablosu kullanarak) karşı tarafın iletişim portu D-SUB9 pin tipinde olmayabilir veya pin tanımları tamamen farklı olabilir. Örneğin, Siemens MM4x0 invertör, RS-485 iletişim bağlantı noktası, terminal kablolama biçimini benimser. Bu durumda, bir terminal direnci bağlamak gerekir. Siemens nispeten düzenli bir harici direnç sağlayabilir. Diğer ekipmanlar için "S7-200 Sistem Kılavuzu"ndaki teknik verilere göre yapılabilir.

Siemens ağ fişindeki terminal direncinin ve öngerilim direncinin boyutu, Siemens PROFIBUS kablosunun karakteristik empedansına uygundur. Kullanıcıların Siemens PROFIBUS kablosu ve ağ fişini kullanmaları şiddetle tavsiye edilir. Pek çok beladan kaçınılabilir.
